磁悬浮冷媒压缩机主机

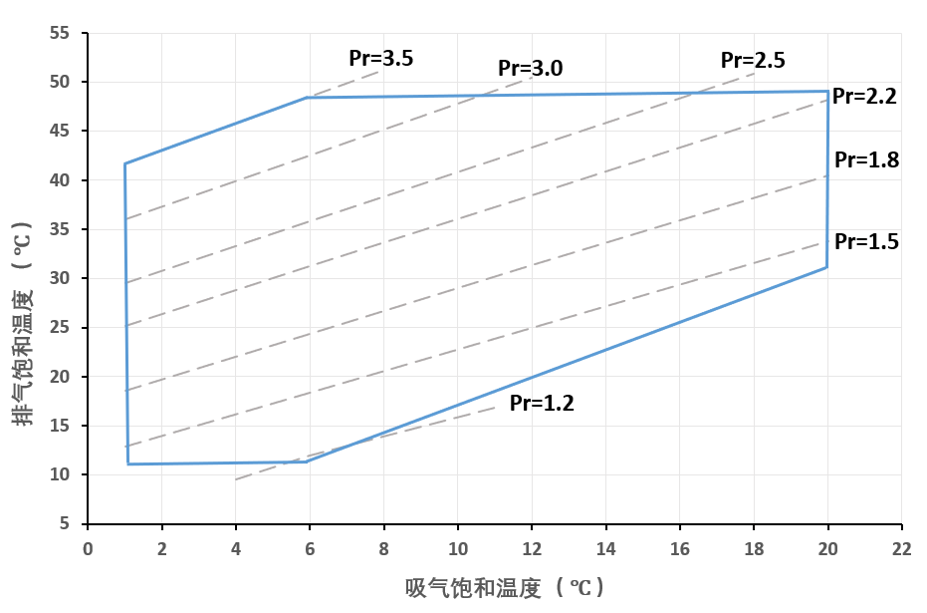

压缩机运行范围示意图（导叶全开）
注：1. 名义工况压缩机的吸气、排气饱和温度分别为6℃、36℃，吸气过热度0.5~1K，冷凝器过冷度2~3K。
2.该运行范围仅做参考，磁悬浮离心式制冷压缩机的实际运行范围受压缩机设计工况、磁浮轴承控制、电机负载情况、变频器控制策略等影响，每个型号的压缩机实际运行范围会有差异
选型参数
|
磁悬浮制冷压缩机90~1000RT |
||||||||||||
|
整机设计制冷量RT |
RT |
100 |
120 |
150 |
190 |
255 |
340 |
450 |
570 |
710 |
900 |
|
|
一级能效要求COP（7/30，国标工况，端温差1℃，进口过热度0.5K，过冷度3K） |
5.8 |
5.8 |
6.2 |
6.2 |
6.2 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
||
|
单机头机组冷量范围RT |
RT |
90~110 |
110~132 |
135~165 |
170~215 |
225~290 |
300~390 |
400~500 |
510~630 |
640~780 |
800~1000 |
|
|
压缩机 |
制冷剂 |
/ |
R134a |
R134a |
R134a |
R134a |
R134a |
R134a |
R134a |
R134a |
R134a |
R134a |
|
设计制冷量 |
kW |
352 |
422 |
528 |
668 |
897 |
1196 |
1583 |
2005 |
2497 |
3165 |
|
|
设计转速 |
RPM |
23000 |
22000 |
19000 |
18000 |
14000 |
16500 |
11000 |
10500 |
9000 |
8800 |
|
|
最高转速 |
RPM |
24000 |
23000 |
20000 |
19000 |
15000 |
17500 |
12000 |
11500 |
10000 |
9800 |
|
|
压缩级数 |
/ |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
|
设计压力 |
MPa |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
|
|
额定压比 |
/ |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
|
最高压比 |
/ |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
|
|
名义蒸发温度 |
℃ |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
名义冷凝温度 |
℃ |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
|
|
磁悬浮永磁直驱冷媒电机 |
轴伸端结构 |
/ |
双轴伸，水平对置 |
|||||||||
|
电机形式 |
/ |
一体化冷媒冷高速永磁直驱电机 |
||||||||||
|
电机额定功率 |
kW |
56 |
68 |
85 |
105 |
140 |
181 |
240 |
304 |
379 |
480 |
|
|
电机最高功率 |
kW |
90 |
100 |
120 |
150 |
200 |
250 |
350 |
400 |
500 |
600 |
|
|
额定转速范围 |
RPM |
21000-24000 |
17000-20000 |
13500~17500 |
9500~12000 |
7800~10000 |
||||||
|
轴承形式 |
/ |
主动式磁悬浮轴承 |
主动式磁悬浮轴承 |
主动式磁悬浮轴承 |
主动式磁悬浮轴承 |
主动式磁悬浮轴承 |
||||||
